碳纤维石墨接地线(体)产品介绍
泊头市惠丰防雷器材有限公司生产大量碳纤维石墨接地线(体)，广泛应用于 电网南方电网。质量的产品开拓市场，热情周到的服务建立长期合作。
一、主要性能特点

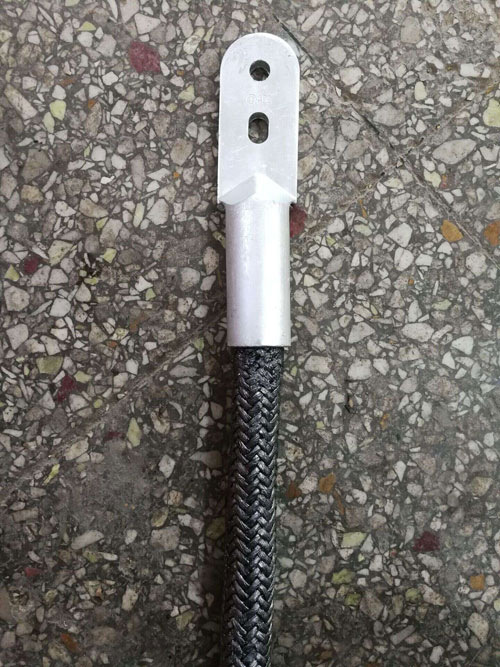

碳纤维石墨接地线(体)为电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、 。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。
二、主要技术指标
1、固态电阻率：0.06Ω.m
2、冲击电流耐受:（200KA）ΔR%≤0
3.工频电流耐受：ΔR%≤0
4、高温性能：300℃
5、低温性能：-60℃
6、抗压强度：≥1200Mpa
7、抗拉强度：≥1200Mpa
8、石墨线层表面摩斯硬度：1-2
9、埋地表面年平均腐蚀率：0
10、使用寿命：＞40年
三、【石墨接地线缆规格：】
| 型号 | 规格 | 任何尺寸 均可定做 |
| HF-SMX20 | Φ20mm | |
| HF-SMX22 | Φ22mm | |
| HF-SMX25 | Φ25mm | |
| HF-SMX28 | Φ28mm | |
| HF-SMX30 | Φ30mm | |
| HF-SMX40*5 | 40mm*5mm | |
| HF-SMX50*6 | 50mm*6mm |
四、【石墨接地线注意事项：】
1、本产品的弯折度为180度，禁止小角度弯折。
2、在搬运安装施工中防止将缆体刮、划、磨损，如有损坏应采用石墨线缠绕修补。
3、缆体不能裸露在地表面以上， 将护套埋入地中。
五、【石墨接地线施工说明】
1、产品在沟内敷设安装时需伸直，禁止小角度折弯，如需折弯，其角度应保持圆弧状。
2、产品埋设时，应先将连接头安装紧固，再下挖为0.8米的沟， 后采用细土分层夯实。
3、安装时， 全部放在沟内伸直，如果为口子形 搭接扎紧，杆下垂直部分，需预留0.3米左右圆曲。
4、产品用量与铁塔根开情况及路况无关，只与土壤电阻率有关。
5、 连接时采用搭接连接，其搭接长度不小于直径的5倍，搭接时采用0.2mm的单股石墨线扎紧形成良好的导电通路。
6、杆塔与HF-R系列石墨接地线连接时采用连接板连接。
